单向离合器

CKA型单向离合器

CKA型主要用于较高超越极限转速(800～2500r/min)、传递中等转矩（30N.m～4000N.m），其特点单向自锁可靠，反向解脱轻便。多用于包装机械、印刷机械、食品机械、农业机械、医疗机械和各种斗式提升机、皮带运输机、纺织机的

在线咨询

CKA型主要用于较高超越极限转速(800～2500r/min)、传递中等转矩（30N.m～4000N.m），其特点单向自锁可靠，反向解脱轻便。多用于包装机械、印刷机械、食品机械、农业机械、医疗机械和各种斗式提升机、皮带运输机、纺织机的机械传动中,使用时配合轴承同轴并排安装，以承受轴向负载与径向负载，出厂时已加注润滑脂。内环、外环与工件用键联接。

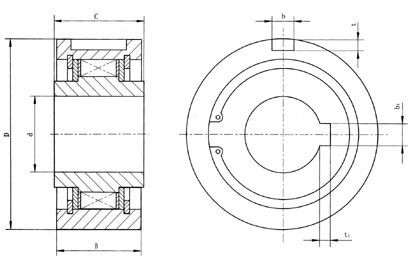

CKA型单向离合器(图1)

序号	型号	外型尺寸						额定扭矩(N.m)	超越极限转速(r/min)
		外环尺寸			内环尺寸
		外径D(h7)	键槽 b×t	宽度 B	内孔d(H7)	键槽 b1×t1	宽度 C
1.	CKA42×24×15	42	3×1.8	23	15	3×1.4	24	35	2500
2.	CKA47×24×17	47	3×1.8	23	17	3×1.4	24	35	2500
3.	CKA50×24×10	50	3×1.8	22	10	3×1.4	24	35	2500
4.	CKA1	50	3×1.8	22	12	3×1.4	24	35	2500
5.	CKA52×24×16	52	5×1.9	22	16	5×1.9	24	35	2500
6.	CKA52×24×20	52	3×1.8	23	20	3×1.4	24	35	2500
7.	CKA2	55	4×2.5	22	18	4×1.8	24	50	2250
8.	CKA60×22×19	60	6×3.5	22	19	6×2.8	22	65	2250
9.	CKA3	60	6×3.5	22	20	6×2.8	24	65	2000
10.	CKA62×24×25	62	4×2.5	23	25	4×1.8	24	100	2000
11.	CKA63×26×23	63	6×3.5	24	23	6×2.8	26	100	2000
12.	CKA63×26×24	63	6×3.5	24	24	6×2.8	26	100	1800
13.	CKA4	63	6×3.5	24	25	6×2.8	26	100	1800
14.	CKA63×32×24	63	6×3.5	30	24	6×2.8	32	140	1800
15.	CKA5	63	6×3.5	30	25	6×2.8	32	140	1800
16.	CKA65×26×24	65	6×3.5	24	24	6×2.8	26	140	1800
17.	CKA65×32×24	65	6×3.5	30	24	6×2.8	32	140	1800
18、	CKA65×32×25	65	6×3.5	30	25	6×2.8	32	140	1800
19.	CKA70×24×20	70	6×3.5	22	20	6×2.8	24	150	1500
20.	CKA70×32×12	70	8×4.0	30	12	3×1.4	32	150	1500
21.	CKA70×32×25	70	8×4.0	30	25	8×3.3	32	150	1500
22.	CKA6	70	8×4.0	30	28	8×3.3	32	150	1500
23.	CKA72×27×25	72	6×3.5	20	25	8×3.3	27	180	1500
24.	CKA72×24×30	72	5×3.0	23	30	5×2.3	24	180	1500
25.	CKA75×40×25	75	8×4.0	30	25	8×3.3	40	180	1500
26.	CKA78×51×25	78	8×4.0	30	25	8×3.3	51	180	1500
27.	CKA80×26×20	80	8×4.0	26	20	6×2.8	26	200	1500
28.	CKA80×26×30	80	8×4.0	26	30	8×3.3	26	200	1500
29.	CKA80×30×30	80	8×4.0	30	30	8×3.3	30	200	1500
30.	CKA80×30×35	80	8×4.0	28	35	6×2.8	30	200	1500
31.	CKA80×31×35	80	12×4.0	31	35	10×2.5	31	200	1500
32.	CKA80×32×22	80	8×4.0	30	22	6×2.8	32	200	1500
33.	CKA80×32×25	80	8×4.0	32	25	8×3.3	32	200	1500
34.	CKA7	80	8×4.0	30	30	8×3.3	32	200	1500
35.	CKA80×70×22	80	10×4.6	32	22	6×2.8	70	200	1500
36.	CKA85×28×30	85	5×3.0	20	30	8×3.3	28	200	1500
37.	CKA85×28.5×25	85	5×3.0	20	25	8×3.3	28.5	200	1500
38.	CKA85×30×35	85	8×3.0	30	35	8×3.0	30	200	1500
39.	CKA85×32×35	85	8×4.0	30	35	8×3.3	32	200	1500
40.	CKA85×43×35	85	8×4.0	24	35	8×3.3	43	200	1500
41.	CKA90×33×40	90	8×4.0	33	40	8×3.3	33	250	1250
42.	CKA90×37×25	90	8×4.0	37	25	8×3.3	37	250	1250
43.	CKA91.5×25×43	91.5	7×2.0	25	43	10×4.0	25	250	1250
44.	CKA98×42.4×25	98	8×4.0	42.4	25	8×3.3	42.4	250	1150,
45.	CKA100×30×45	100	8×4.0	28	45	6×2.8	30	350	1150
46.	CKA100×34×22	100	10×5.0	32	22	8×3.3	34	350	1150
47.	CKA100×34×28	100	10×5.0	32	28	8×4.3	34	350	1150
48.	CKA100×34×29	100	10×5.0	32	29	8×3.3	34	350	1250
49.	CKA8	100	10×5.0	32	35	10×3.3	34	350	1250
50.	CKA100×34×38	100	10×5.0	32	38	10×3.3	34	350	1250
51.	CKA100×34×40	100	10×5.0	32	40	10×3.3	34	350	1250
52.	CKA100×48×42	100	10×5.0	32	42	12×2.8	48	350	1250
53.	CKA100×64×40	100	10×5.0	32	40	12×3.3	64	350	1250
54.	CKA100×64×42	100	10×5.0	32	42	12×3.3	64	350	1250
55.	CKA100×67×38	100	8×4.0	25	38	10×3.6	67	350	1250
56.	CKA100×67×40	100	8×4.0	25	40	10×3.6	67	350	1250
57.	CKA105×34×35	105	10×5.0	32	35	10×3.3	34	400	1000
58.	CKA105×35×30	105	10×5.0	20	30	8×3.3	35	400	1000
59.	CKA105×35×30	105	10×5.0	20	30	8×3.3	35	400	1000
61.	CKA110×32×25	110	6-φ9	32	25	8×3.3	32	400	1000
62.	CKA110×34×30	110	10×5.0	32	30	8×3.3	34	400	1000
63.	CKA110×34×35	110	10×5.0	32	35	10×3.3	34	400	1000
64.	CKA110×34×35F2	110	6×3.6	32	35	10×3.3	34	400	1000
65.	CKA110×34×38	110	10×5.0	32	38	10×3.3	34	400	1000
66.	CKA9	110	10×5.0	32	40	10×3.3	34	400	1000
67.	CKA110×40×25	110	10×5.0	30	25	8×3.3	40	400	1000
68.	CKA110×52×40	110	10×5.0	38	40	12×3.3	52	400	1000
69.	CKA120×32×35	120	6-φ9	32	35	8×3.3	32	450	900
70.	CKA120×51×25	120	10×5.0	30	25	8×3.3	51	450	900
71.	CKA124×82×35	124	10×4.2	82	35	10×2.9	39	450	900
72.	CKA125×38×50	125	14×5.5	36	50	14×3.8	38	500	800
73.	CKA130×36×60	130	10×5.0	34	60	8×3.3	36	500	800
74.	CKA130×38×28	130	14×5.5	36	28	14×3.8	38	500	800
75.	CKA130×38×35	130	14×5.5	36	35	10×3.3	38	500	800
76.	CKA130×38×38	130	14×5.5	36	38	10×3.3	38	500	800
77.	CKA130×38×45	130	14×5.5	36	45	14×3.8	38	500	800
78.	CKA10	130	14×5.5	36	50	14×3.8	38	500	800
79.	CKA130×38×58	130	14×5.5	36	58	14×3.8	38	500	800
80.	CKA130×52×38	130	12×5.0	50	38	12×3.3	52	500	800
81.	CKA130×52×45	130	20×5.2	50	45	14×3.8	52	500	800
82.	CKA130×55×40	130	8×4.0	35	40	12×3.3	55	500	800
83.	CKA130×55×50	130	8×4.0	35	50	14×3.8	55	500	800
84.	CKA130×55×50F2	130	12×5.0	35	50	14×3.8	55	500	800
85.	CKA135×38×60	135	14×5.5	36	60	18×4.4	38	600	800
86.	CKA136×52×35	136	8-φ9	50	35	10×3.3	52	800	800
87.	CKA136×52×45	136	14×5.5	50	45	14×3.8	52	800	800
88.	CKA138×65×50	138	14×5.5	30	50	14×3.8	65	900	800
89.	CKA140×35×35	140	14×5.5	35	35	10×3.5	35	1000	800
90	CKA140×35×35	140	14×5.5	35	65	10×3.3	35	1000	800
91	CKA140×36×65	140	10×5.0	34	60	10×3.3	36	1000	800
92	CKA140×35×35	140	14×5.5	36	60	10×3.5	35	1000	800
93	CKA140×38×60	140	16×6.0	39.9	50	14×3.0	38	1000	800
94	CKA140×40×60	140	14×5.5	52	55	16×4.3	40	1000	800
95	CKA140×55×50	140	16×6.0	52	45	14×3.8	55	1000	800
96	CKA140×55×55	140	16×6.0	52	55	16×4.3	55	1000	800
97	CKA145×34×45	145	10×5.0	34	45	12×3.8	34	1200	800
98	CKA145×34.5×45	145	10×5.0	34.5	45	12×3.8	34	1200	800
99	CKA150×42×70	150	10×5.0	40	70	10×3.3	42	1200	800
100	CKA150×52×45	150	10×5.0	52	45	14×3.8	52	1200	800
101	CKA150×77×50	150	8×4.0	57	50	14×3.8	77	1200	800
102	CKA155×39×45	155	12×5.0	29	45	14×3.7	39	1300	800
103	CKA160×42×75	160	10×5.0	40	75	12×3.3	42	1500	800
104	CKA160×35×70	160	8×3.3	35	70	8×3.3	35	1500	800
105	CKA160×55×52	160	16×6.0	55	52	16×4.3	55	1500	800
106	CKA160×55×55	160	16×6.0	52	55	16×4.3	55	1500	800
107	CKA160×55×60	160	18×7.0	52	60	18×4.4	55	1500	800
108	CKA160×75×50	160	10×5.0	72	50	14×3.8	75	1500	800
109	CKA170×42×80	170	12×5.0	40	80	12×3.3	42	1500	800
110	CKA170×55×60	170	18×7.0	52	60	18×4.4	55	1500	800
111	CKA170×55×65	170	18×7.0	52	65	18×4.4	55	1500	800
112	CKA180×52×60	180	14×5.0	52	60	14×4.4	52	2000	800
113	CKA180×55×65	180	18×7.0	52	65	14×4.4	55	2000	800
114	CKA190×38×65	190	14×5.5	36	65	18×4.4	38	3000	800
115	CKA190×42×65	190	8-M11	36	65	18×4.4	42	3000	800
116	CKA200×55×65	200	18×7.0	52	65	18×4.4	55	4000	800
117	CKA200×55×70	200	20×7.5	52	70	20×4.9	55	4000	800
118	CKA210×85×75	210	14×5.0	70	75	14×3.8	85	4000	800
119	CKA210×88×50	210	14×5.0	85	50	14×3.8	88	4000	800

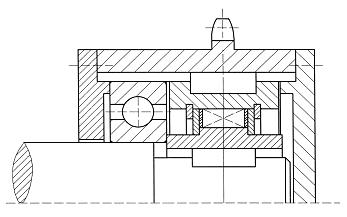

安装参考范例

CKA型单向离合器(图2)
